🤔 POURQUOI QUATTRO

Quattro vs Multiplus — Quelle différence?

Le Victron Quattro et le Multiplus sont tous deux des onduleurs/chargeurs haute qualité. La différence clé : le Quattro dispose de 2 entrées AC indépendantes, permettant de connecter deux sources simultanément (solaire/réseau + génératrice).

Victron Quattro — Mon choix

  • 2 entrées AC indépendantes (AC-IN-1 + AC-IN-2)
  • Connexion simultanée réseau + génératrice
  • Basculement automatique intelligent entre sources
  • Montage en parallèle (N×5 kW) ou split-phase
  • Pure sinus — THD < 3%
  • Chargeur 70A intégré par unité (140A total)
  • Garantie 5 ans (extensible 10 ans)

Victron Multiplus — Alternative

  • 1 seule entrée AC (AC-IN)
  • Réseau OU génératrice — pas les deux simultanément
  • Commutation manuelle entre sources nécessaire
  • Montage en parallèle possible
  • Pure sinus — THD < 3%
  • Chargeur 70A intégré par unité
  • Prix légèrement inférieur au Quattro

Double entrée AC (spécificité Quattro)

AC-IN-1 connecté à ma génératrice Honda EU7000 (limite 20 A), AC-IN-2 libre — prêt pour une source future (réseau, seconde génératrice). Le solaire, lui, arrive en DC via le MPPT. Basculement automatique dès que la génératrice démarre.

10 kW continu · 14 kW en pointe

Deux Quattro 48/5000 en parallèle = 10 000 W continus, 14 000 W pendant 30 secondes. Pompe de puits, four, sécheuse et climatisation simultanément — aucune limitation perceptible.

Pure sinus parfaite (THD < 3%)

Forme d'onde pure sinus identique au réseau Hydro-Québec. Compatible avec tous les appareils sensibles : électronique, moteurs, outils de précision, équipements médicaux.

Basculement transparent < 20 ms

Transfert entre sources en moins de 20 millisecondes — imperceptible pour les ordinateurs, équipements en opération et appareils sensibles. Zéro redémarrage, zéro interruption visible.

🛒 Disponible sur Amazon.ca
Victron Energy Quattro 48V/5000VA Onduleur/Chargeur · Pure Sinus · Chargeur 70A
Voir sur Amazon.ca →

Lien affilié — Ce site participe au Programme Partenaires d'Amazon. Commission perçue sans surcoût pour vous.

⚙️ SPÉCIFICATIONS

Mes Onduleurs Victron Quattro

Le centre névralgique de conversion de mon système off-grid — 2 Victron Quattro 48/5000/70 montés en parallèle dans le cœur technique (sous-sol), gérant la conversion DC/AC et les 2 sources d'alimentation.

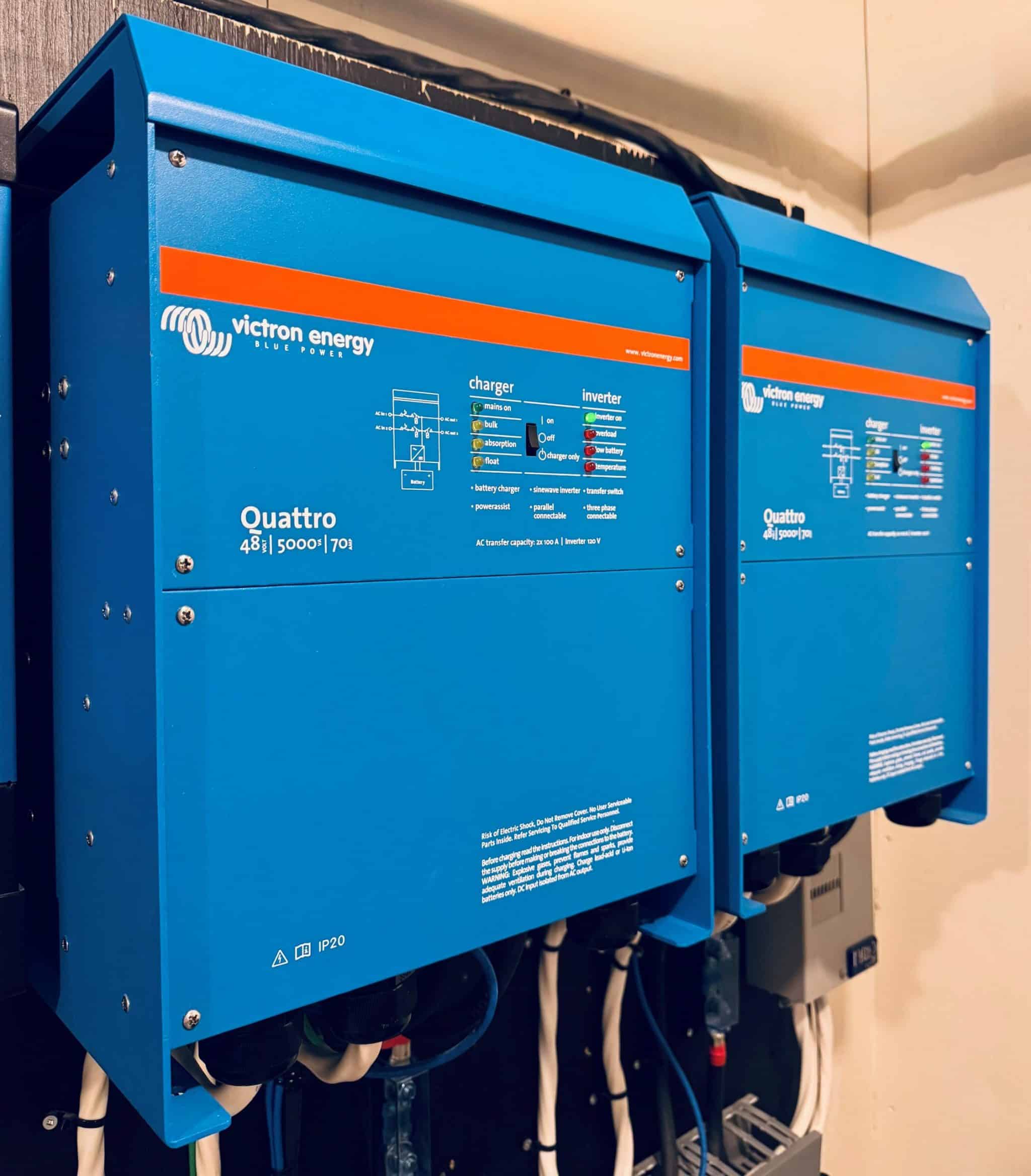

2 onduleurs Victron Quattro 48/5000 montés en parallèle dans le cœur technique
Les 2 Victron Quattro 48/5000 en parallèle dans le cœur technique (sous-sol)

⚙️ Spécifications techniques — par unité / système total

Marque Victron Energy (Pays-Bas)
Modèle Quattro 48/5000/70
Tension nominale DC 48 V (plage 38 – 66 V)
Nombre d'unités 2 × montés en parallèle
Puissance continue totale 10 000 W (10 kW)
Puissance de pointe (30 s) 14 000 W (14 kW)
Chargeur intégré 2 × 70 A = 140 A total
Sortie AC 120/240 V split-phase
Entrées AC 2 (AC-IN-1 + AC-IN-2)
Temps de basculement < 20 ms (imperceptible)
Rendement ~94%
Forme d'onde Pure sinus — THD < 3%
Communication VE.Bus → Victron Cerbo GX
Garantie fabricant 5 ans (extensible 10 ans)
Poids unitaire 30 kg (66 lb) par onduleur
Date d'installation Juin 2023

📊 Performance système en chiffres

Puissance continue

0 7 14 10 kW Sur 14 kW max pointe

Puissance de pointe

0 7 14 14 kW Pendant 30 secondes

Rendement

0% 50% 100% 94 % DC → AC converti

Temps de basculement

0 50 100 <20 ms Imperceptible (ms)

Garantie fabricant

0 5 10 5 ans Extensible à 10 ans

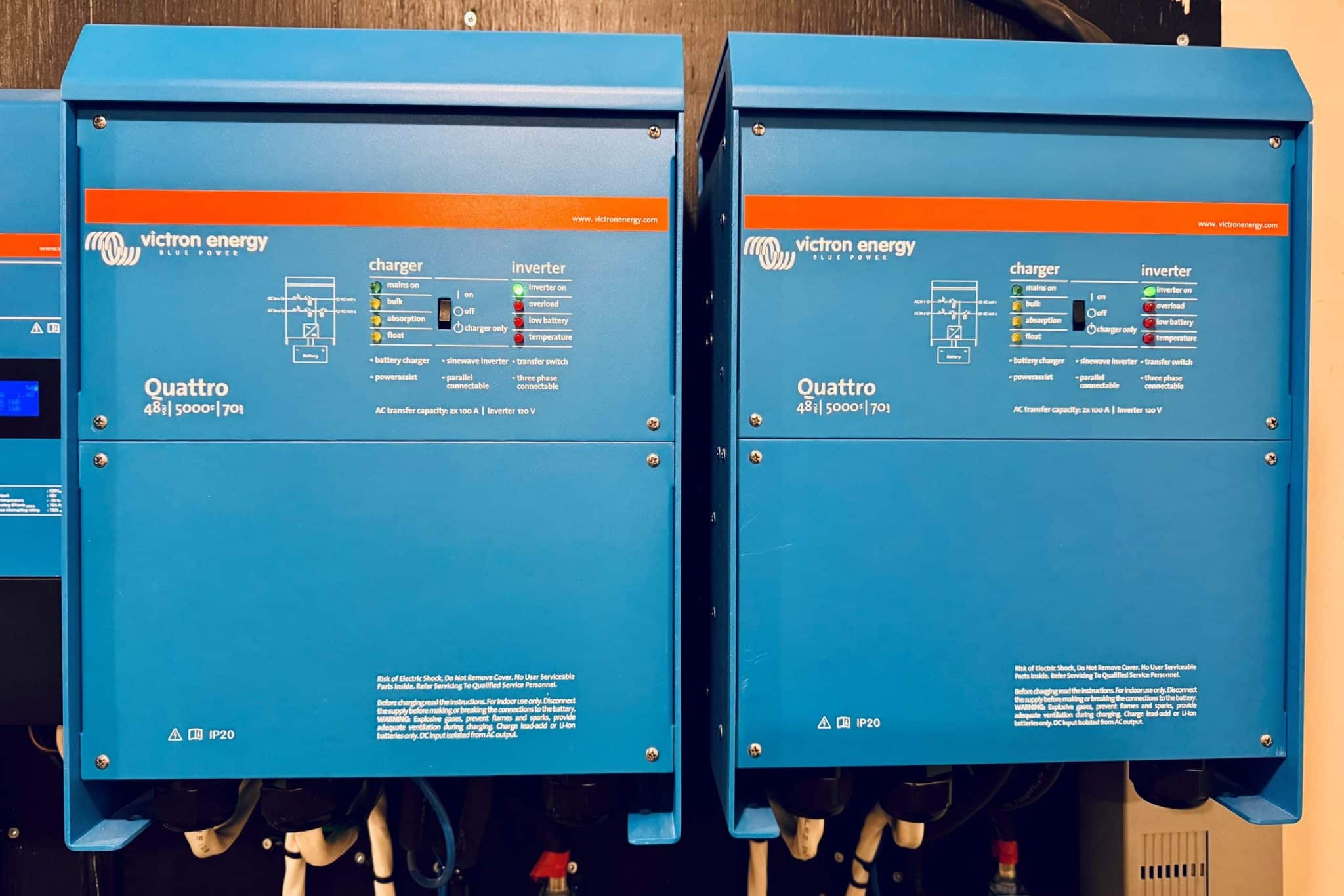

Connexions VE.Bus et câblage DC/AC des onduleurs Victron Quattro
Connexions VE.Bus (synchronisation parallèle) et câblage DC/AC — intégration propre
🛒 Disponible sur Amazon.ca
Victron Energy Quattro 48V/5000VA Onduleur/Chargeur · Pure Sinus · Chargeur 70A
Voir sur Amazon.ca →

Lien affilié — Ce site participe au Programme Partenaires d'Amazon. Commission perçue sans surcoût pour vous.

🔄 FONCTIONNEMENT

Comment ça fonctionne?

Les onduleurs gèrent intelligemment 3 sources d'énergie : panneaux solaires, batteries et génératrice. Choisissez un mode pour voir le flux en temps réel.

Génératrice Honda EU7000 · 5,5 kW (7 kW max)

← AC-IN-1 vers les onduleurs (basculement automatique <20 ms · passthrough intelligent)

☀️ Mode solaire — Les panneaux solaires alimentent directement la maison via les onduleurs. Les batteries servent de tampon et se rechargent si elles ne sont pas pleines.

Le VE.Bus est le protocole propriétaire Victron de communication entre onduleurs. En configuration parallèle (2 Quattro), un câble RJ45 relie les 2 appareils :

  • L'onduleur maître génère la forme d'onde de référence (fréquence + phase)
  • L'onduleur esclave se synchronise exactement sur cette référence
  • Les 2 unités partagent la charge à l'identique (50% chacune en conditions normales)
  • Si une unité tombe en défaut, l'autre prend 100% de la charge automatiquement
  • Le Cerbo GX voit les 2 onduleurs comme un seul système logique

Cette synchronisation permet une ondulation de la forme d'onde quasi-parfaite — THD < 3%, identique ou meilleur que le réseau Hydro-Québec en conditions optimales.

Quand la génératrice est active, les Quattro fonctionnent en mode passthrough + chargeur simultané :

  • L'AC de la Honda EU7000 traverse les onduleurs directement vers la maison (passthrough)
  • Simultanément, les chargeurs intégrés (140A total) rechargent les batteries
  • Le Quattro régule automatiquement la puissance prélevée à la génératrice (PowerControl) pour ne pas la surcharger
  • Paramètre configurable : AC-IN-1 current limit dans le VEConfigure — j'ai réglé à 20 A pour protéger la Honda
  • Une fois les batteries rechargées à 90% SOC → arrêt automatique de la génératrice → retour solaire pur

Ce mécanisme est clé pour les hivers québécois : 3-4 jours nuageux → 2-3h de génératrice → batteries rechargées → retour solaire.

Au Québec, les maisons sont alimentées en split-phase 120/240V — 2 phases de 120V décalées de 180°, produisant 240V entre elles. Les Quattro en parallèle gèrent nativement ce format :

  • Les appareils 120V (éclairage, prises, électronique) utilisent une seule phase
  • Les appareils 240V (four, sécheuse, chauffe-eau) utilisent les 2 phases simultanément
  • Les onduleurs équilibrent automatiquement la charge entre les 2 phases
  • Résultat : toute la maison existante fonctionne exactement comme avant, sans modification du câblage

C'est l'une des raisons du choix Victron : compatible nativement avec l'électricité nord-américaine, contrairement à certains onduleurs européens qui ne font que du 240V monophasé.

Vue d'ensemble du cœur technique avec onduleurs Victron Quattro et batteries Volthium
Installation complète : 2 Quattro 48/5000 + 3 batteries Volthium + câblage propre et sécurisé
🧮 CALCULATEUR

Mon Système Peut-il Tout Alimenter?

Sélectionnez les appareils que vous voulez faire fonctionner simultanément. Le calculateur vérifie si vos 10 kW de puissance continue peuvent les alimenter ensemble.

⚡ Sélectionnez vos appareils

  • Pompe de puits (1 HP) 750 W
  • Four électrique (basse) 5 000 W
  • Plaque de cuisson (1 élément) 2 500 W
  • Sécheuse électrique 5 000 W
  • Laveuse 500 W
  • Climatiseur (12 000 BTU) 2 000 W
  • Réfrigérateur 150 W
  • Lave-vaisselle 1 200 W
  • Micro-ondes 1 200 W
  • Bureau (PC + écrans) 200 W
  • TV 55" + équipements 150 W
  • Éclairage LED maison 300 W
  • Outils atelier (scie circulaire) 2 000 W
  • Chauffe-eau électrique (30 min) 4 000 W
W

📊 Résultat en temps réel

0.00 kW consommés simultanément

sur 10 kW disponibles

← Sélectionnez vos appareils pour calculer la charge totale.
  • Aucun appareil sélectionné
⚠️ Courant de démarrage : les moteurs (pompe, climatiseur, sécheuse) tirent 3× à 6× leur puissance nominale au démarrage (1-2 secondes). Le Quattro supporte jusqu'à 14 kW en pointe pour absorber ces pics.
❓ FAQ

Questions fréquentes

La différence principale : le Quattro a 2 entrées AC (AC-IN-1 + AC-IN-2), le Multiplus n'en a qu'une. En pratique :

  • Multiplus : idéal si vous avez une seule source de backup (réseau OU génératrice, pas les deux)
  • Quattro : indispensable si vous voulez connecter un réseau ET une génératrice de secours simultanément, avec basculement automatique

Pour une maison off-grid complète avec génératrice de backup, le Quattro est le bon choix. Le Multiplus convient plutôt aux systèmes solaires hybrides connectés au réseau avec une seule source de backup.

Oui, Victron supporte officiellement jusqu'à 6 Quattro 48/5000 en parallèle — soit 30 kW continus. La configuration multi-unités est entièrement gérée par le VE.Bus. Cependant :

  • Chaque onduleur ajouté augmente la complexité et le coût d'installation
  • Au-delà de 3 unités, une étude technique approfondie est nécessaire (câblage, protections, ventilation)
  • Dans la majorité des maisons québécoises off-grid, 2 Quattro (10 kW) sont largement suffisants

Le second onduleur prend 100% de la charge automatiquement en quelques millisecondes. Vous perdez 50% de la puissance disponible (de 10 kW à 5 kW), mais la maison continue de fonctionner normalement pour la plupart des usages quotidiens.

C'est un avantage important de la configuration en parallèle : redondance intégrée. Un seul Quattro de 5 kW peut alimenter : éclairage, réfrigérateur, ordinateurs, pompe de puits, télévision, et bien d'autres appareils simultanément.

Oui, et c'est l'une des raisons de mon choix de cet écosystème. La communication fonctionne via CAN Bus :

  • Les batteries Volthium envoient leur SOC, tension, température et limites de charge/décharge en temps réel au Cerbo GX
  • Le Cerbo GX transmet ces données aux Quattro via VE.Bus
  • Les Quattro ajustent automatiquement la puissance de charge selon les paramètres BMS des batteries
  • Résultat : pas de surcharge, pas de décharge profonde, durée de vie maximisée

Les onduleurs Victron sont réputés pour leur faible maintenance. En pratique :

  • Aucune maintenance régulière requise en conditions normales
  • Nettoyage annuel des grilles de ventilation (poussière)
  • Vérification visuelle des connexions DC et AC (tous les 2-3 ans)
  • Mise à jour firmware via VRM Portal (Victron fournit des mises à jour régulières)

Après plus de 3 ans, mes 2 Quattro n'ont nécessité aucune intervention technique. Le Cerbo GX signale immédiatement toute anomalie via l'application VRM.

Oui, mais avec une gestion stratégique :

  • Un chauffe-eau de 4 500 W représente 45% de la capacité continue du système
  • Il peut fonctionner en même temps que la plupart des autres appareils (total < 10 kW)
  • Idéalement, programmer le chauffe-eau aux heures de fort ensoleillement pour utiliser l'énergie solaire directement plutôt que les batteries
  • Mon conseil : installer un contrôleur de chauffe-eau (ex: iBoost, Victron ESS) qui l'active uniquement quand les batteries sont pleines et que l'énergie solaire est excédentaire

Utilisez le calculateur ci-dessus pour vérifier si votre combinaison d'appareils respecte les 10 kW disponibles.
